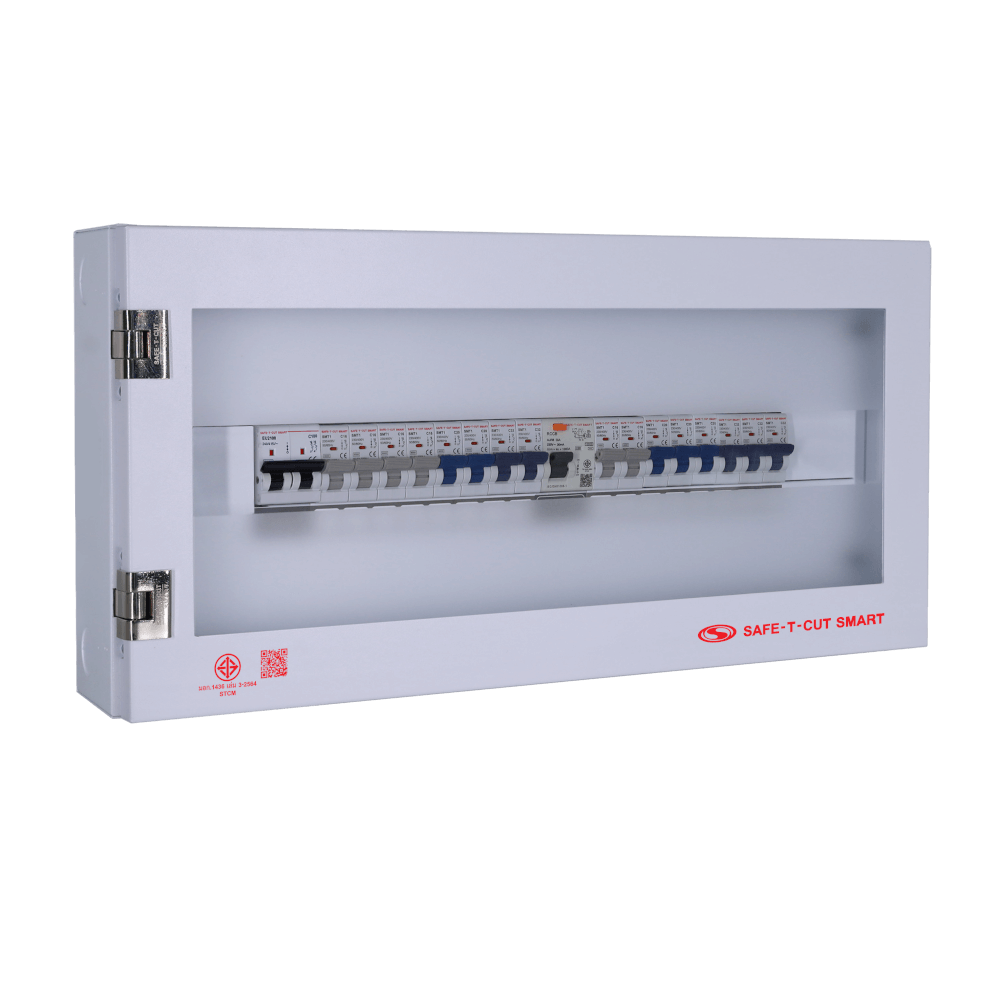

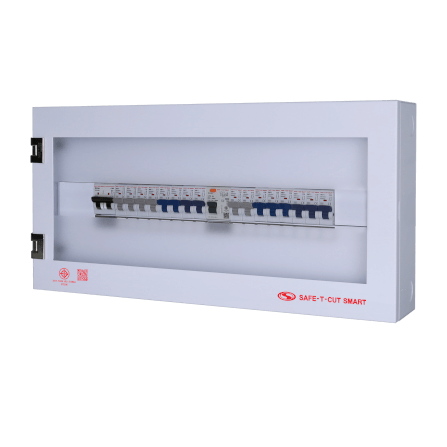

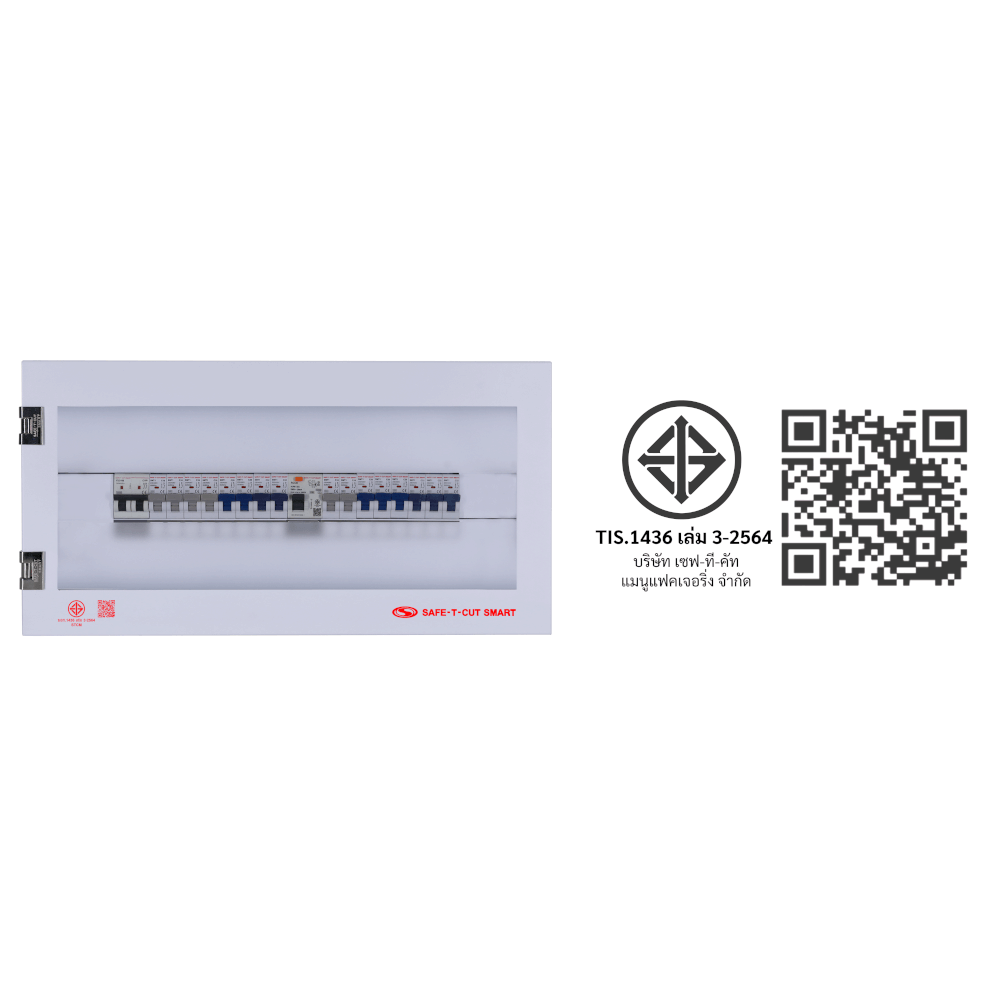

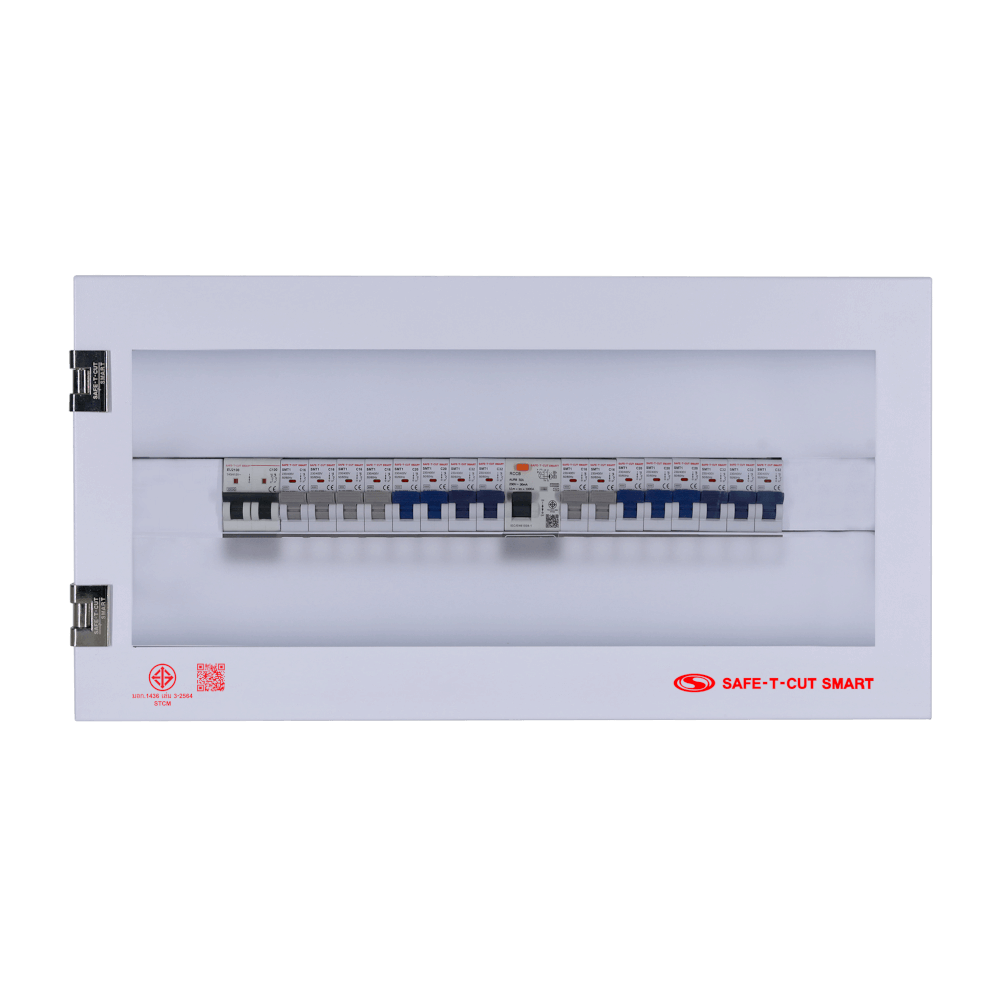

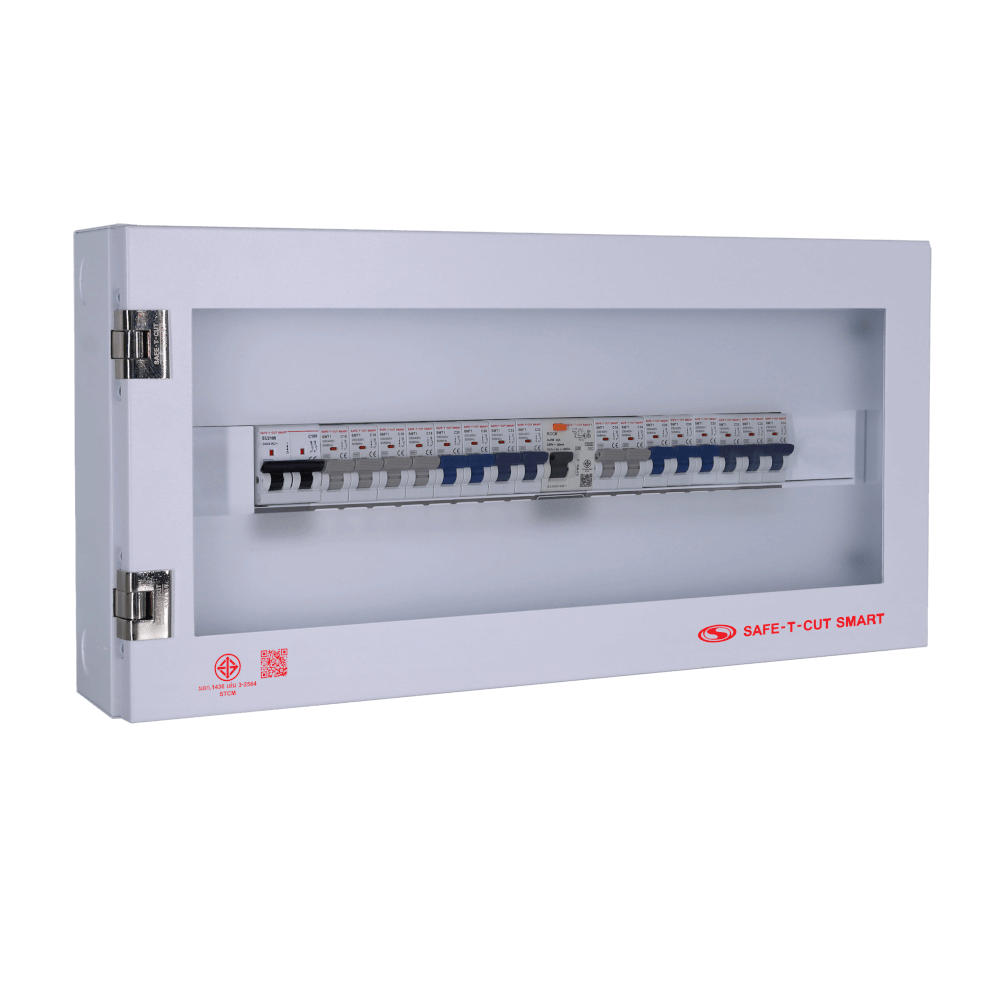

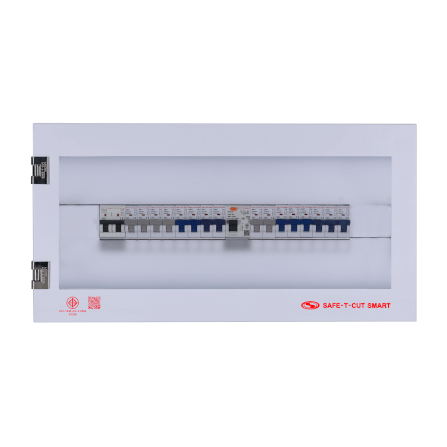

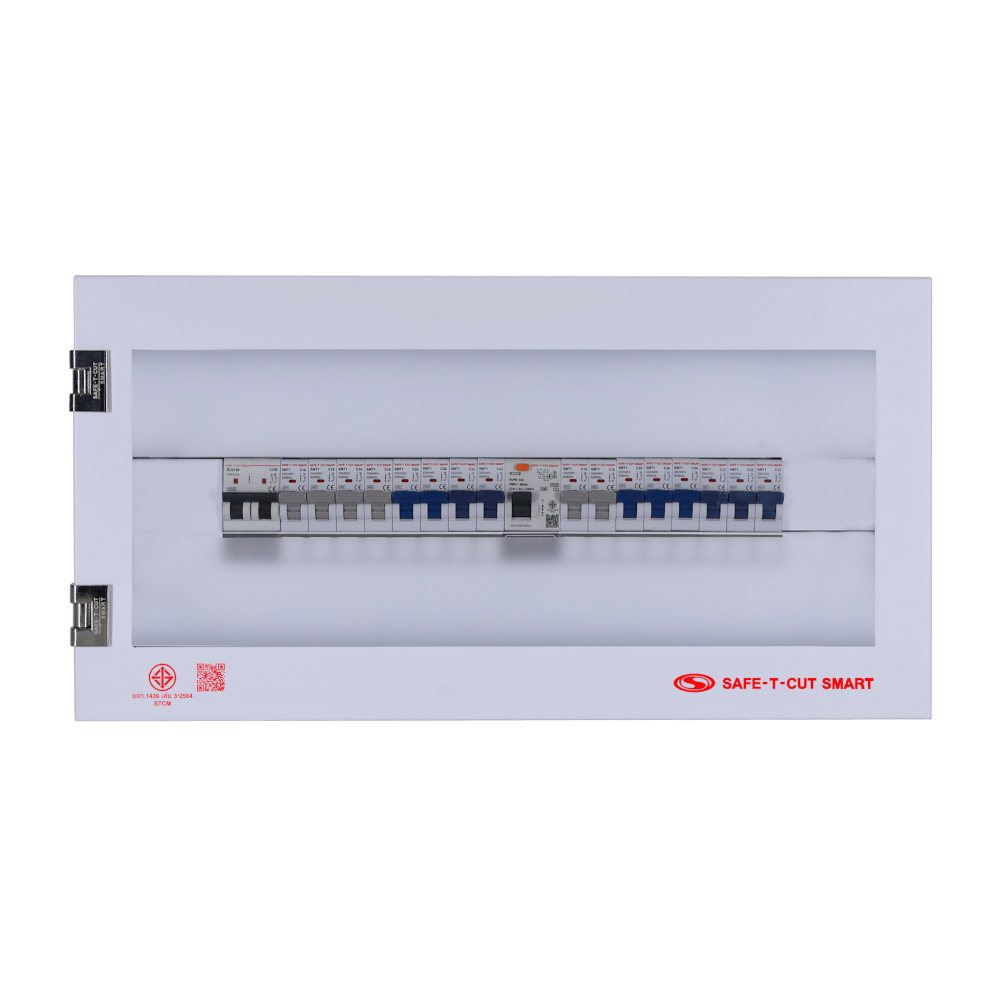

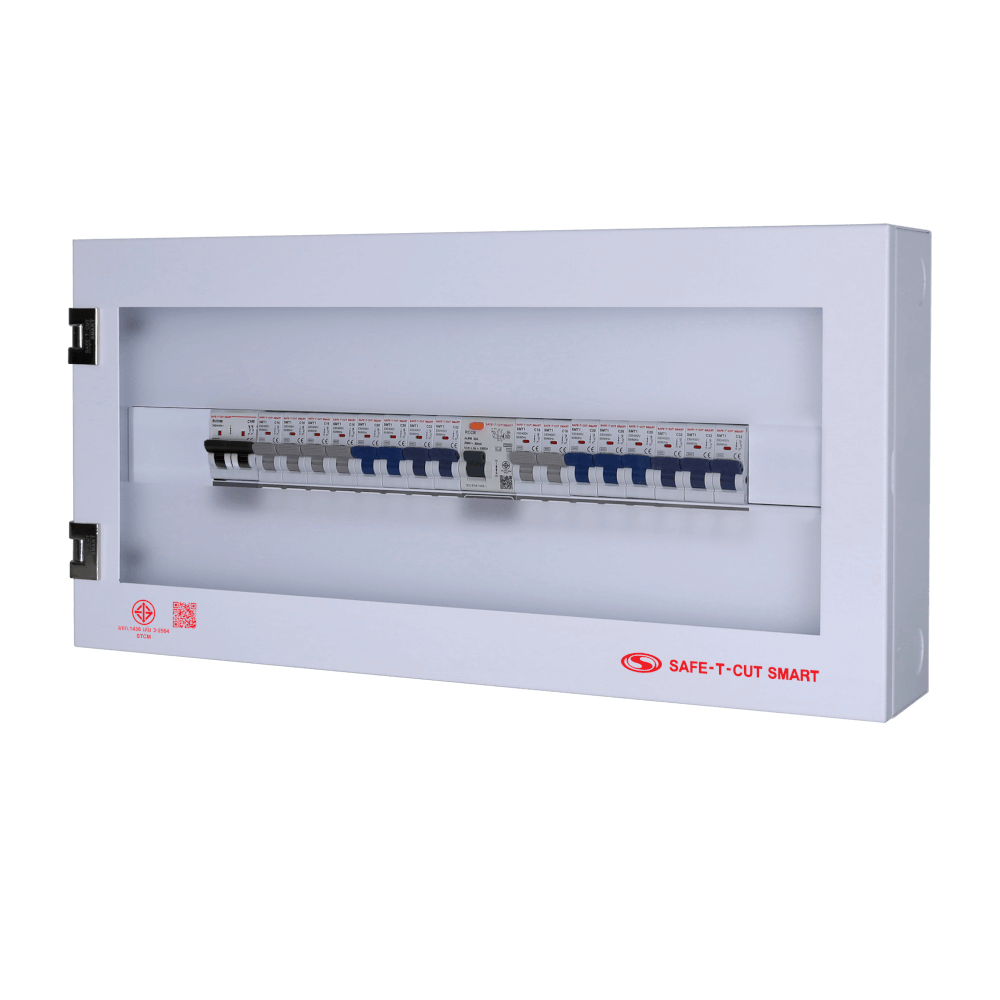

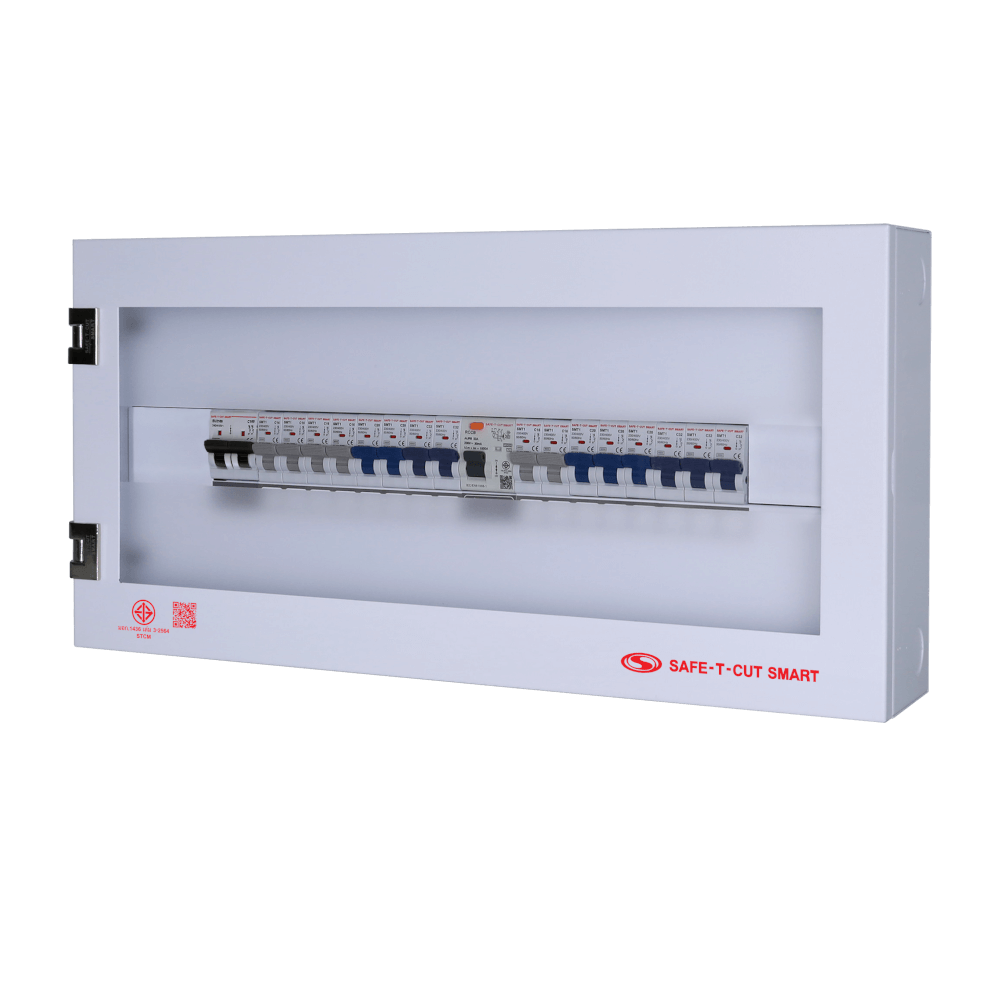

ชุดตู้คอนซุเมอร์ยูนิต 16 ช่อง เบรคเกอร์กันดูด 100 แอมป์ เซฟ-ที-คัท สมาร์ท รุ่น IGEN02 BYPASS
คู่มือการใช้งานตู้ Consumer Unit & RCBO รุ่น iGen-02 BYPASS การใช้งาน หลังติดตั้งตู้ Consumer Unit & RCCB รุ่น iGen-02 เรียบร้อยแล้ว ถ้าต้องการจ่ายไฟเข้าให้ผลักก้านโยกสวิตช์เมนเซอร์กิตเบรกเกอร์ (1) และเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) ขึ้น “ON” (ควรปิด “OFF” เซอร์กิตเบรกเกอร์ย่อยเมน (4) และเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ทุกตัวก่อน) กดปุ่ม TEST (3) เพื่อทดสอบการทำงานซึ่งหากเครื่องปกติจะต้องตัดวงจรทันที จากนั้นให้ทยอยเปิด “ON” เซอร์กิตเบรกเกอร์ย่อย RCCB (5) แต่ละตัวตามต้องการ หากขึ้นเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ตัวใดแล้ว เมนเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) ตัดวงจร สันนิษฐานว่าโหลดของเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ตัวนั้นควบคุมอยู่มีปัญหา ขณะใช้งานหากระบบไฟฟ้าของท่านเกิดเหตุไฟฟ้ารั่วขึ้นเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) จะตัดวงจรทันที แต่ถ้าหากพบว่าขณะใช้งานเซอร์กิตเบรกเกอร์ RCCB AUR8 (2) ตัดบ่อยหรือตัดตลอดแนะนำให้เรียกช่างผู้ชำนาญการมาตรวจสอบโดยด่วน ! ในกรณีที่เกิดการลัดวงจร (ไฟฟ้าช็อต) เซอร์กิตเบรกเกอร์ย่อยเมน (4) และเซอร์กิตเบรกเกอร์ย่อย RCCB (5) ของวงจรที่ต่อควบคุมอยู่นั้นจะถูกดีดกลับลงมาที่ตำแหน่ง “OFF” ตัดวงจรทันที ในกรณีที่มีการใช้กระแสไฟฟ้าเกินพิกัดหรือ Over Load ที่ตัวเซอร์กิตเบรกเกอร์จะมีอุณหภูมิสูงกว่าปกติ และจะตัดวงจรในเวลาต่อมา ซึ่งระยะเวลาในการตัดวงจรเป็นไปตามมาตรฐาน IEC60898 ** ข้อจำกัดการใช้งาน ใช้งานในบ้าน (ที่อยู่อาศัย) หรือสถานที่ที่คล้ายกัน ชนิดของตู้ไฟฟ้าแบบเปิดหุ้ม กล่องเดี่ยว ติดตั้งภายในอาคารประจำที่ ติดตั้งอุปกรณ์ยึดติดกับที่ **
วิธีใช้งาน
สำหรับระบบไฟฟ้า 1 เฟส 2 สาย เหมาะสำหรับติดตั้งภายในบ้าน หรืออาคารทั่วไป เพื่อป้องกันไฟรั่ว ป้องกันไฟเกินพิกัด และไฟฟ้าลัดวงจร
คำแนะนำ
ควรอ่านคู่มือ และศึกษาข้อมูลก่อนการใช้งานอย่างละเอียด ควรเลือกขนาดและประเภทสินค้าให้เหมาะสมกับการใช้งาน
ข้อควรระวัง
ห้ามดัดแปลง แก้ไขสินค้า หรือนำไปใช้งานผิดประเภท ห้ามติดตั้งในบริเวณที่โดนน้ำ หรือมีความชื้นสูง ห้ามใช้งานร่วมกับอุปกรณ์ที่ไม่ได้มาตรฐาน จัดเก็บให้พ้นมือเด็กและสัตว์เลี้ยง ตัดระบบไฟฟ้าก่อนติดตั้งอุปกรณ์ หรือซ่อมบำรุง
เงื่อนไขการรับประกันสินค้า
ระยะเวลารับประกัน5ปี
สามารถเปลี่ยน/คืนสินค้า ภายใน 7 วันหลังจากได้รับสินค้า โดยสินค้าและบรรจุภัณฑ์ต้องเป็นไปตามเงื่อนไขที่กำหนดด้านล่าง มิฉะนั้น บริษัทฯ ขอสงวนสิทธิ์ในการรับเปลี่ยน/คืนสินค้าในทุกกรณี ความเสียหายของสินค้าที่ไม่อยู่ในเงื่อนไขการเปลี่ยน/คืนสินค้า และการคืนเงิน สินค้าที่ชำรุด แตก หัก บุบ ไหม้ บิ่น งอ เบี้ยว ร้าว ทะลุ มีรอยขูดขีดที่แผงวงจร อุปกรณ์บางส่วนหลุดหายไป ซึ่งไม่ได้เกิดขึ้นจากรูปแบบการใช้งานปกติตามข้อกำหนดการใช้งานของสินค้าที่ได้ถูกระบุไว้ในคู่มือการใช้งาน หรือเอกสารแสดงรายการสินค้าที่อยู่ในบรรจุภัณฑ์ สินค้าที่มีสภาพผิดปกติซึ่งไม่ควรเกิดขึ้นเอง หรือการเก็บรักษาอย่างไม่ถูกต้อง เช่น คราบกาว คราบออกไซด์ คราบน้ำ คราบมูลสัตว์ รอยสนิม เป็นต้น สินค้าที่เกิดความเสียหายสืบเนื่องมาจากการนำอุปกรณ์อื่นใดมาต่อพ่วง การซ่อมแซมหรือดัดแปลงอย่างไม่ถูกต้อง หรือการใช้อะไหล่อื่นทดแทน สินค้าที่เกิดความเสียหายจากอุบัติเหตุ ภัยธรรมชาติ (ฟ้าผ่า น้ำท่วม ไฟไหม้ แผ่นดินไหว) จากแมลงและสัตว์ |
| แบรนด์ | เซฟ-ที-คัท สมาร์ท |
| ความสูง (ซม.) | 10.8 |
| ความกว้าง (ซม.) | 27 |
| ความลึก (ซม.) | 53.6 |
| น้ำหนัก (กก.) | 7.8 |
| ประเภทสินค้า | ตู้ C-UNIT+MAIN RCBO |
| เฟส | 1 เฟส |
| ขนาด | 100 แอมแปร์ |
| จำนวนช่อง | 16 ช่อง |
ชุดตู้คอนซุเมอร์ยูนิต 16 ช่อง เบรคเกอร์กันดูด 100 แอมป์ เซฟ-ที-คัท สมาร์ท รุ่น IGEN02 BYPASS
- ลักษณะวงจร วงจรไฟฟ้าแบบแยกบัสบาร์ เป็น 2 วงจร คือ วงจรที่ไม่เสี่ยงต่อกระแสไฟฟ้ารั่วควบคุมผ่านวงจรเมนเซอร์กิตเบรกเกอร์ และวงจรที่เสี่ยงต่อกระแสไฟฟ้ารั่วควบคุมผ่านวงจรอุปกรณ์กันดูดแบบ RCCB ประเภทเบรกเกอร์เป็นเซอร์กิตเบรกเกอร์แบบ EU (ติดตั้งบนราง DIN)
- พิกัด 100A
- มีให้เลือกใช้ถึง 16 ช่อง
