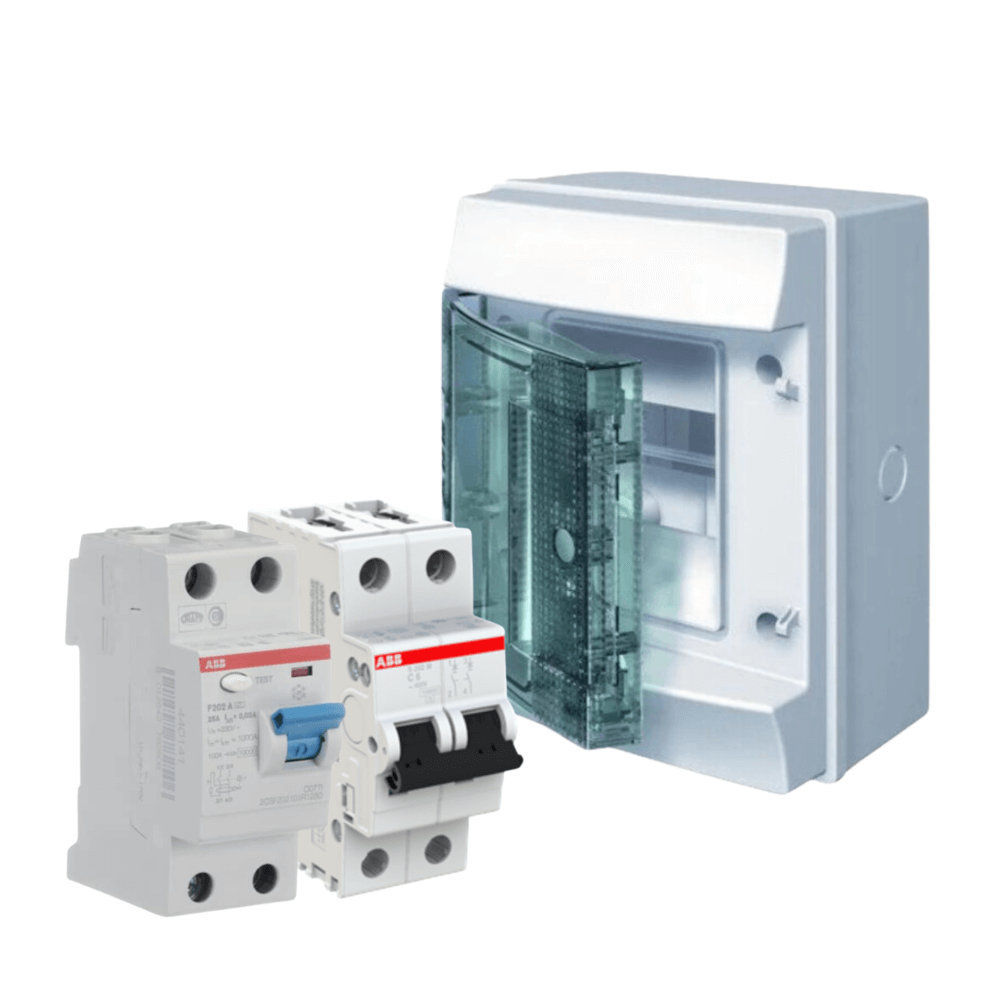

Set นี้แนะนําสําหรับ EV Charger 7.4kW 1 Phase - Outdoor (นอกบ้าน, กันนํ้า):

• ตู้คอนซูมเมอร์ยูนิตกันนํ้า IP65 Consumer Unit (Mistral) 4 ช่อง x 1 ตู้
• เมนเซอร์กิตเบรกเกอร์ MCB 2P 40A (S202M-C40) x 1 ตัว
• เบรกเกอร์กันดูด RCCB Type A 2P 40A (F202A-40/0.03) x 1 ตัว

(ในกรณีที่ลูกค้าอยากเปลี่ยนเมน สามารถทักแชทแอดมินเพื่อแจ้งได้ค่ะ)

---

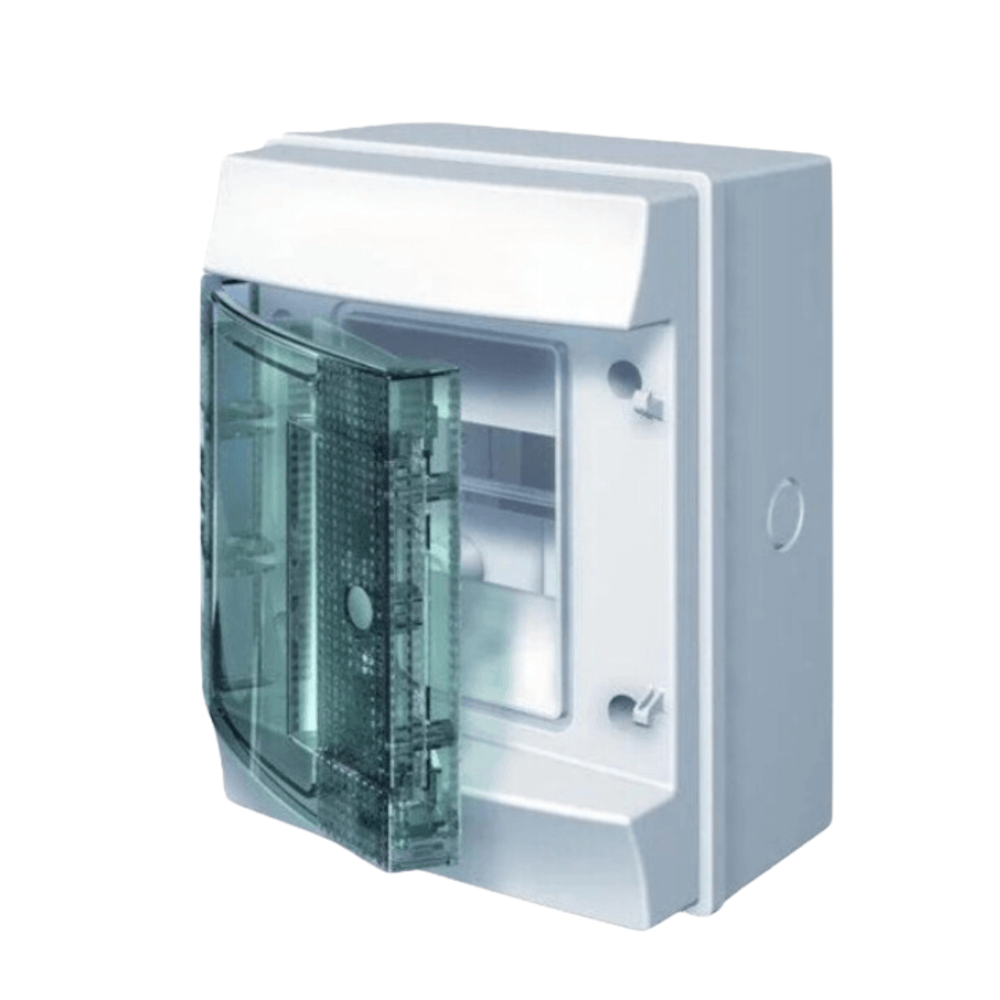

ตู้ Consumer Mistral

ตู้ราง 4ช่อง โมดูลนี้ได้รับการออกแบบเพื่อให้การติดตั้งง่ายและรวดเร็ว

กล่องหุ้ม ABB ใช้งานได้กับผลิตภัณฑ์ที่ติดตั้งบนราง DIN ทั้งหมดของเรา และสามารถเดินสายล่วงหน้าเพื่อการติดตั้งที่รวดเร็วยิ่งขึ้นเมื่อมีการร้องขอเป็นไปตามข้อกำหนดด้านกฎระเบียบล่าสุด

พื้นที่ภายในได้รับการออกแบบเพื่อให้เข้าถึงสายเคเบิลได้มากขึ้น และรูตาพิเศษบนเฟรมช่วยให้ยึดสายรัดสายเคเบิลได้อย่างปลอดภัย

ประตูโปร่งใสสามารถพลิกกลับได้เต็มที่และมีที่จับตามหลักสรีรศาสตร์และการปิดแบบสแน็ปอิน พร้อมล็อคเพิ่มเติมเพื่อเพิ่มความปลอดภัย ช่องภายในช่วยให้สามารถยึดตู้เข้ากับผนังได้ในจุดที่มองไม่เห็นจากภายนอก

IP65 กันนํ้า

---

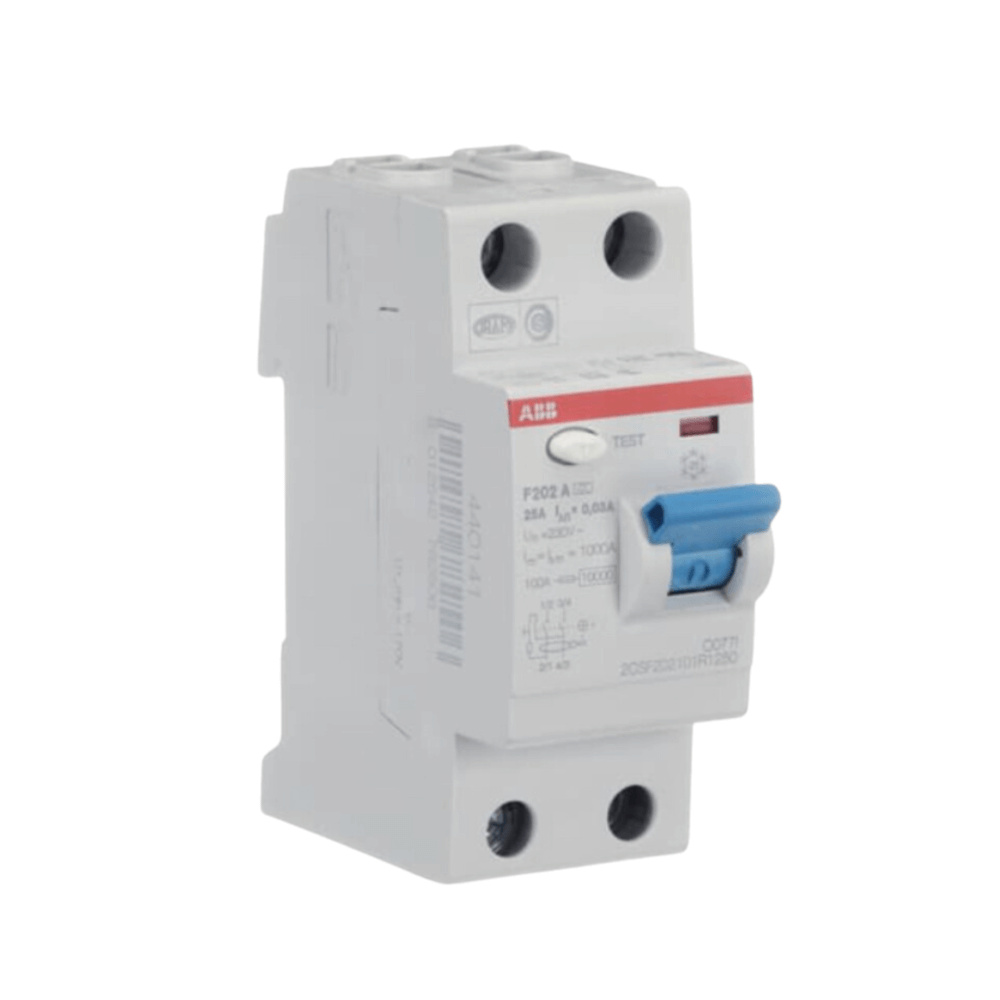

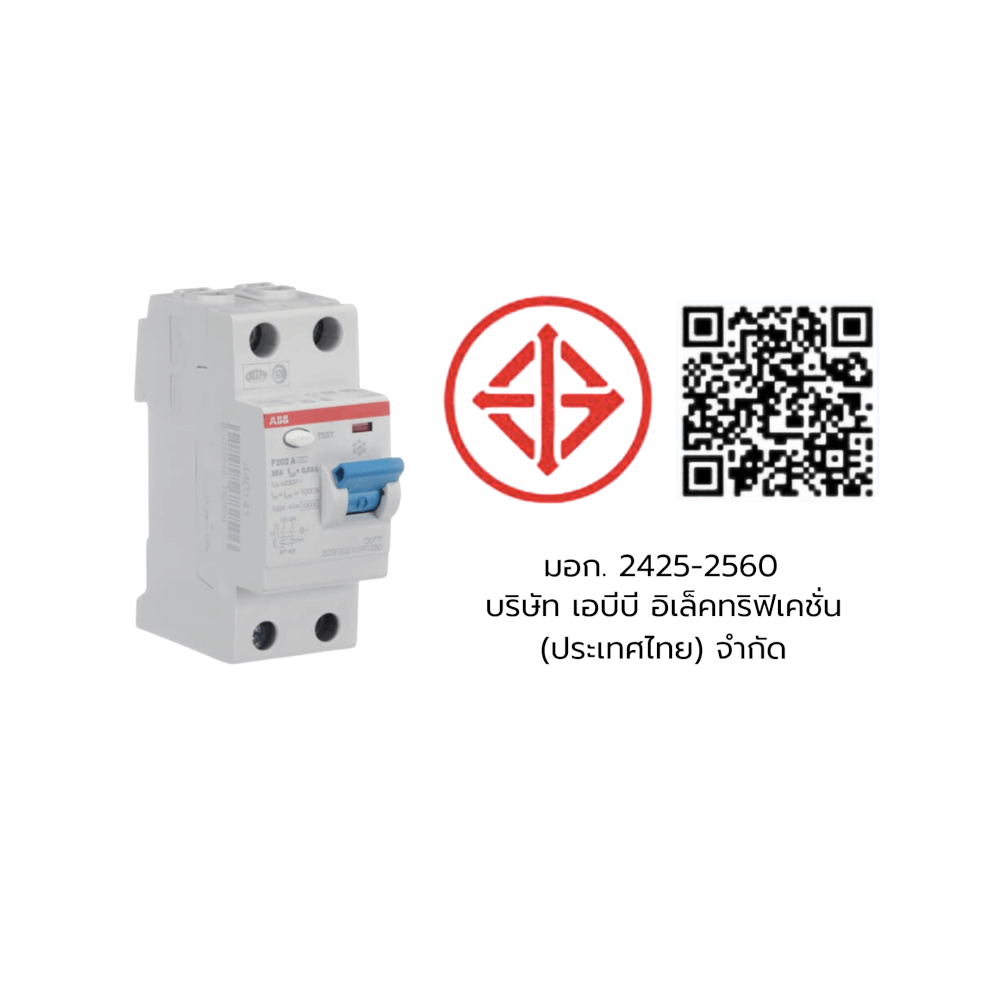

ABB RCCB (Residual Current Circuit Breaker) กันดูด Type A เหมาะกับงานติดตั้ง EV Charger ที่มี RCD DC6mA ในตัว ตัดกระแสรั่วที่ 30mA (2Pole/2สาย) ใช้กับไฟ 1เฟส เป็นอุปกรณ์ที่ใช้ในการป้องกันกระแสไฟฟ้ารั่วไหล โดยเฉพาะอย่างยิ่งในระบบที่มีการใช้เครื่องใช้ไฟฟ้าที่อาจเกิดกระแสไฟฟ้ารั่วไหลแบบ DC pulsating นอกเหนือจากกระแสไฟฟ้ารั่วไหลแบบ AC ทั่วไป

คุณสมบัติของ RCCB Type A

1. ตรวจจับกระแสไฟฟ้ารั่วไหล : สามารถตรวจจับกระแสไฟฟ้ารั่วไหลทั้งแบบ AC และ DC pulsating ทำให้มีความครอบคลุมในการป้องกันมากขึ้น

2. ความปลอดภัยสูง : เมื่อพบว่ามีกระแสไฟฟ้ารั่วไหลเกินค่าที่กำหนด จะตัดวงจรไฟฟ้าโดยอัตโนมัติทันทีเพื่อป้องกันการช็อตไฟฟ้าและไฟไหม้

3. ติดตั้งง่าย : ออกแบบให้สามารถติดตั้งในตู้ไฟฟ้าหรือแผงไฟฟ้าได้ง่ายและสะดวก

4. ความน่าเชื่อถือ : ผลิตโดยบริษัทที่มีชื่อเสียงในอุตสาหกรรมไฟฟ้า ทำให้มั่นใจได้ในคุณภาพและความทนทาน

การใช้งาน

- ที่อยู่อาศัย : ใช้ในการป้องกันกระแสไฟฟ้ารั่วไหลในบ้านพักอาศัย

- อาคารสำนักงาน : ใช้ในการป้องกันระบบไฟฟ้าในอาคารสำนักงานหรือสถานที่ทำงาน

- ระบบที่มีอุปกรณ์อิเล็กทรอนิกส์ : เหมาะสำหรับการใช้งานร่วมกับเครื่องใช้ไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์ที่อาจเกิดกระแสไฟฟ้ารั่วไหลแบบ DC pulsating

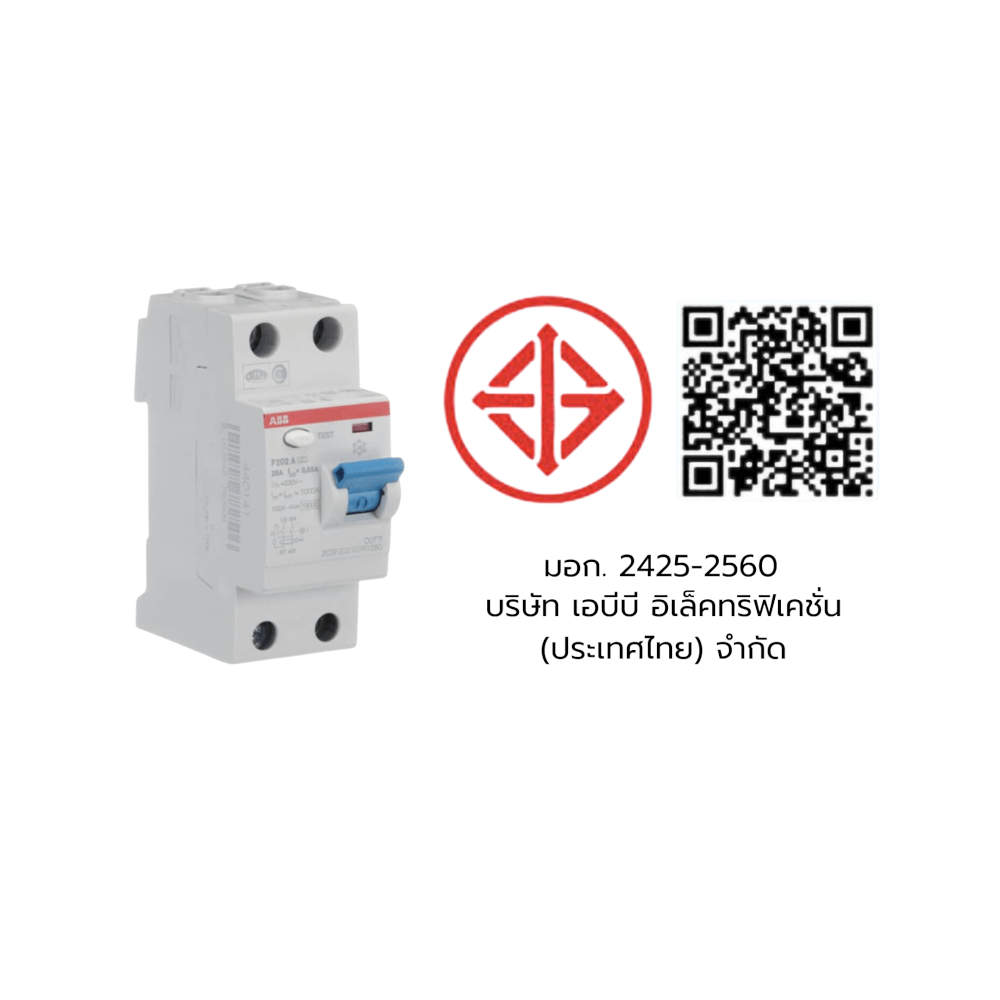

RCCB มอก.2425-2560

---

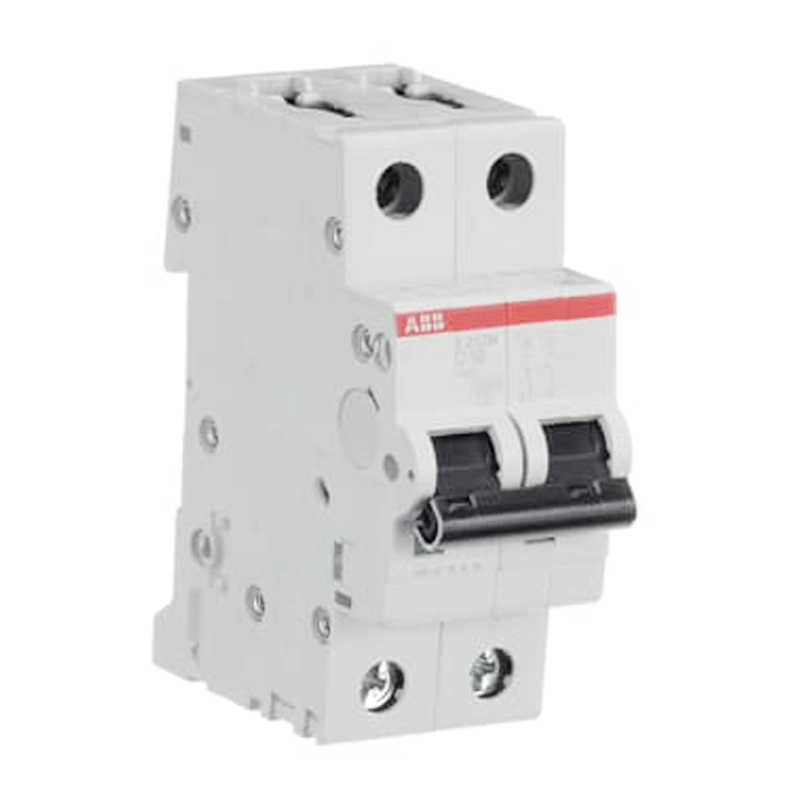

รายละเอียด MCB

เซอร์กิตเบรกเกอร์สำหรับเปิดปิดวงจรไฟฟ้า และตัดวงจรแบบอัติโนมัติเมื่อเกิดกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวรจร (Short circuit) ติดตั้งแบบ Bolt on ใช้ได้ทั้งในตู้ Consumer Unit, Distribution Board รวมถึงตู้ควบคุมต่างๆ ที่เป็นระบบปีกนก (ราง Din)

• ป้องกันการใช้กระแสไฟเกินกำหนด (Overload)
• ป้องกันไฟฟ้าลัดวงจร (Short Circuit)
• สินค้ารุ่น S202M-C40 กระแสใช้งานสูงสุดถึง 40 แอมป์
• เซอร์กิตเบรกเกอร์ทุกรุ่น เป็นชนิด Current Iimiting ซึ่งใช้เวลาในการตัดวงจร เนื่องจากไฟฟ้าลัดวงจรเพียง 0.003 วินาที ทำให้เกิดความเสียหายกับระบบไฟฟ้าและอุปกรณ์ไฟฟ้าน้อยที่สุด
• ตามมาตรฐาน IEC60898
