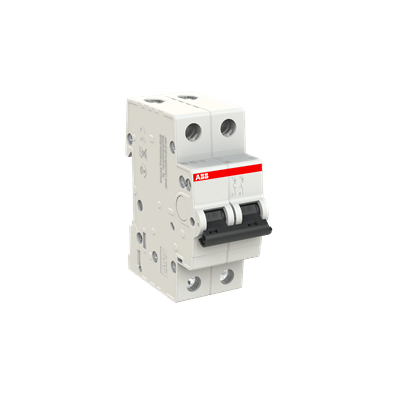

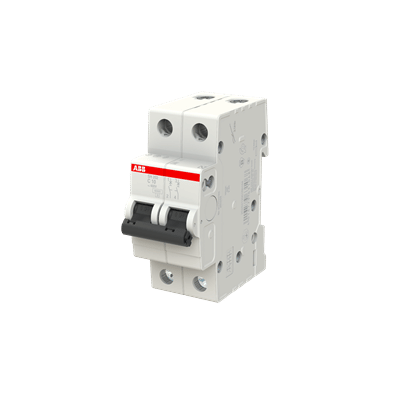

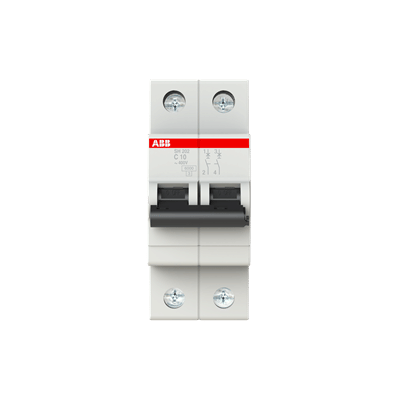

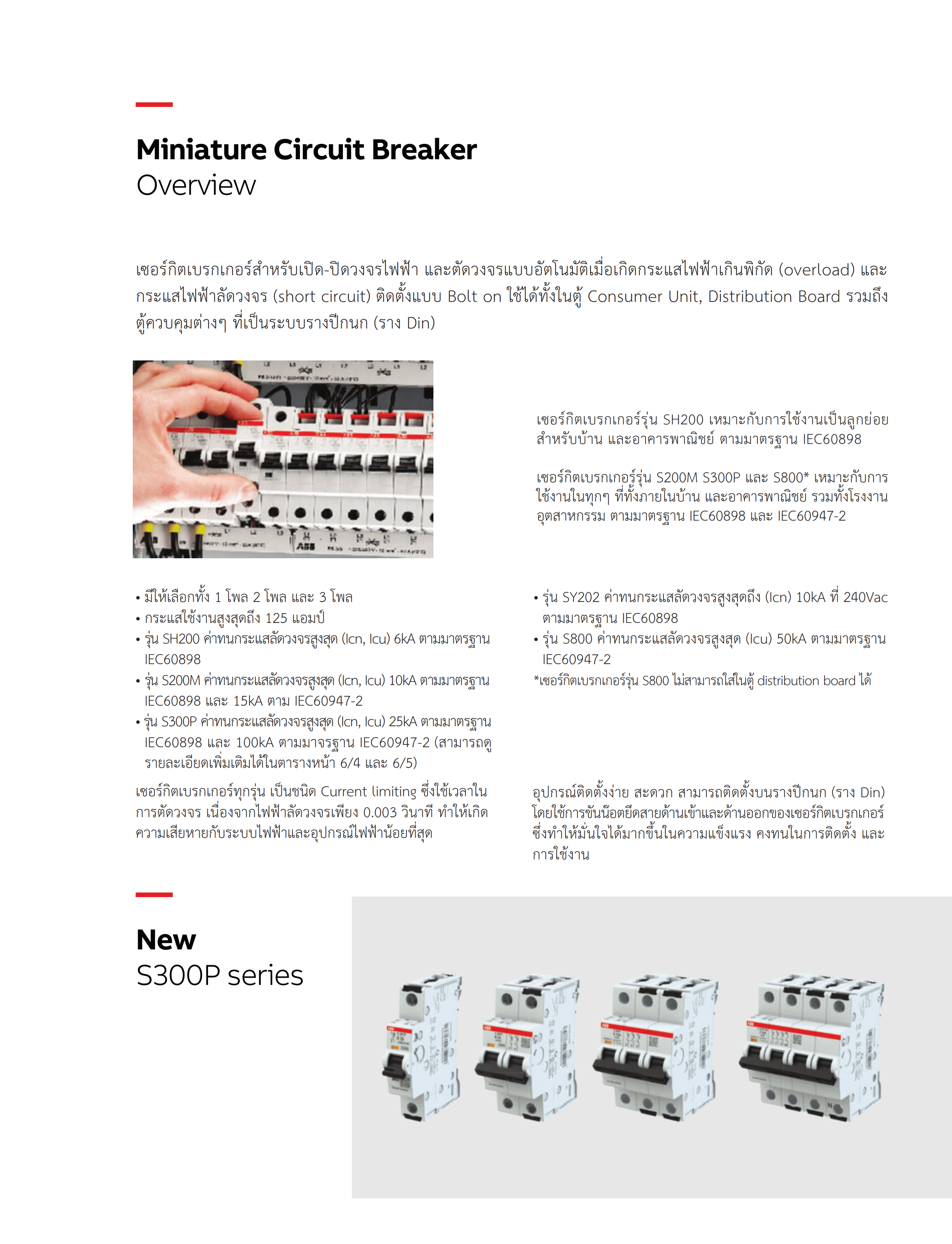

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB SH202 50A 2P 6kA Miniature Circuit Breaker แบบ 2 โพล (2P) 230V คืออุปกรณ์สำหรับเปิด-ปิดวงจรไฟฟ้า และตัดวงจรแบบอัติโนมัติเมื่อเกิดกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวรจร (Short circuit) ติดตั้งได้ทั้งในตู้ Consumer Unit, Distribution Board รวมถึงตู้ควบคุมต่างๆ ที่เป็นระบบปีกนก (ราง Din) เหมาะสำหรับเป็น “ลูกย่อย” ในตู้ไฟบ้านหรืออาคาร ติดตั้งง่ายและสามารถเสริมฟังก์ชันด้วยคอนแทคเสริม, ชุดสัญญาณ หรือ RCCB/RCBO ได้ตามต้องการ เหมาะสำหรับใช้ในงานที่เกี่ยวข้องกับไฟฟ้าแรงต่ำ

การทำงาน (Operating / Protection Principles)

1. ทริปแบบเทอร์มอล (Thermal Trip)

✅ ใช้สำหรับป้องกัน overload — ถ้ากระแสเกินค่าปกติ ( ขึ้นอยู่กับกระแสใช้งาน แอมป์ A ) เป็นระยะเวลาหนึ่ง จะมีองค์ประกอบที่ร้อนและดัดตัว (bimetallic strip) ดึงให้วงจรเปิดออก

2. ทริปแบบอิเล็กโทรแมคคานิกส์ (Electromechanical / Magnetic Trip)

✅ ใช้สำหรับป้องกัน short circuit — เมื่อเกิดกระแสลัดวงจร ( มากกว่าระดับกำหนดโดย curve C ) จะมีแม่เหล็กที่ทำงานทันที ( หรือภายในเวลาเล็กน้อย 0.003 วินาที ) เพื่อเปิดวงจรทันที ทำให้เกิดความเสียหายกับระบบไฟฟ้าและอุปกรณ์ไฟฟ้าน้อยที่สุด

✅ การรวมกันของทั้ง 2 แบบนี้ช่วยให้ MCB ตอบสนองได้ทั้งกรณีที่โหลดเกิน และกรณีเกิดลัดวงจรอย่างรวดเร็ว

วิธีการใช้งาน (Installation & Operation)

MCB รุ่น SH202 ใช้สำหรับ ตัดวงจรโดยอัตโนมัติเมื่อเกิดกระแสเกินหรือลัดวงจร กระแสเกิน (Overload): ตัดด้วยแผ่นไบเมทัล (thermal trip) ลัดวงจร (Short circuit): ตัดด้วยขดลวดแม่เหล็ก (magnetic trip)

1. ติดตั้งในตู้คอนซูเมอร์ยูนิต / ตู้ควบคุมไฟฟ้า

✅ ติดตั้งบนราง DIN (ขนาด 35 มม.) โดยให้ตัวเบรกเกอร์ล็อกเข้ากับรางให้แน่น

✅ ควรติดตั้งในตำแหน่งที่สามารถเปิด-ปิดได้ง่าย และมีพื้นที่เพียงพอสำหรับสายไฟ

✅ ควรใช้คู่กับ RCCB หรือ RCBO เพื่อป้องกันกระแสรั่ว/ไฟดูดในวงจรที่ต้องการความปลอดภัยสูง

2. การต่อสายไฟ

✅ ต่อสายเฟสเข้าที่ขั้ว “LINE” (ด้านบน) และสายออกโหลดที่ขั้ว “LOAD” (ด้านล่าง)

✅ ใช้สายไฟขนาดเหมาะสมกับกระแสแอมป์ A (เช่น สายทองแดง 6–10 ตร.มม. ตามมาตรฐาน IEC)

3. การตั้งค่าหรือปรับแต่ง

✅ รุ่น SH202 ไม่มีการปรับตั้งค่าได้เอง — ค่ากระแสและ Curve ถูกกำหนดจากโรงงาน (แอมป์ A, Curve C)

4. การใช้งานประจำวัน

✅ ใช้คันโยกด้านหน้า เปิด-ปิดวงจร (ON/OFF)

✅ หากเกิด Overload หรือ Short circuit เบรกเกอร์จะ “ทริป” ตัดไฟอัตโนมัติ ให้สืบหาสาเหตุแล้วรีเซ็ตโดยเลื่อนคันโยกกลับไปที่ตำแหน่ง ON

5. การบำรุงรักษา

✅ ตรวจสอบความแน่นของขั้วต่อสม่ำเสมอ

✅ ทำความสะอาดฝุ่นในตู้ไฟ และทดสอบการตัดไฟ (trip) เป็นระยะเพื่อให้แน่ใจว่ายังทำงานปกติ

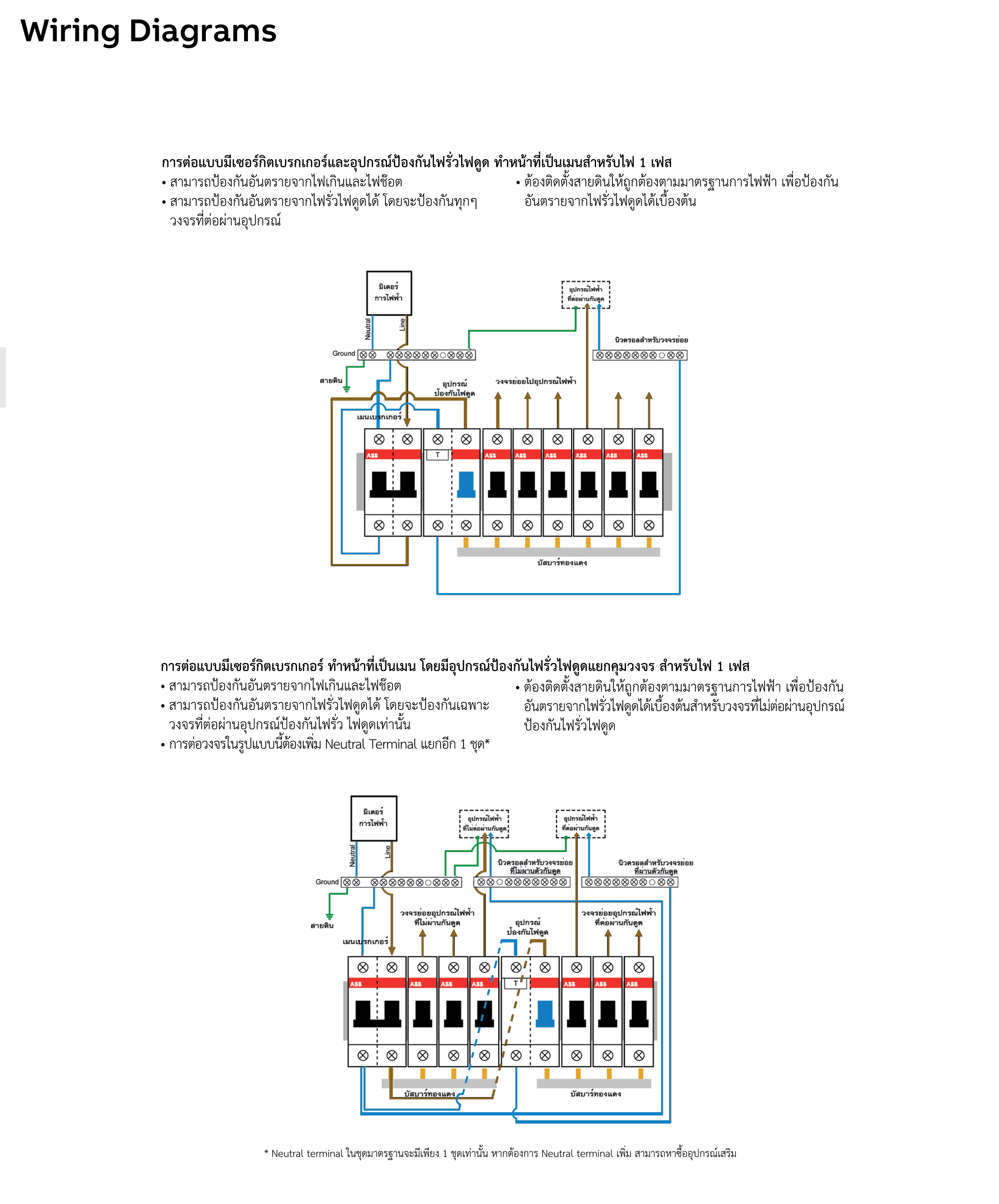

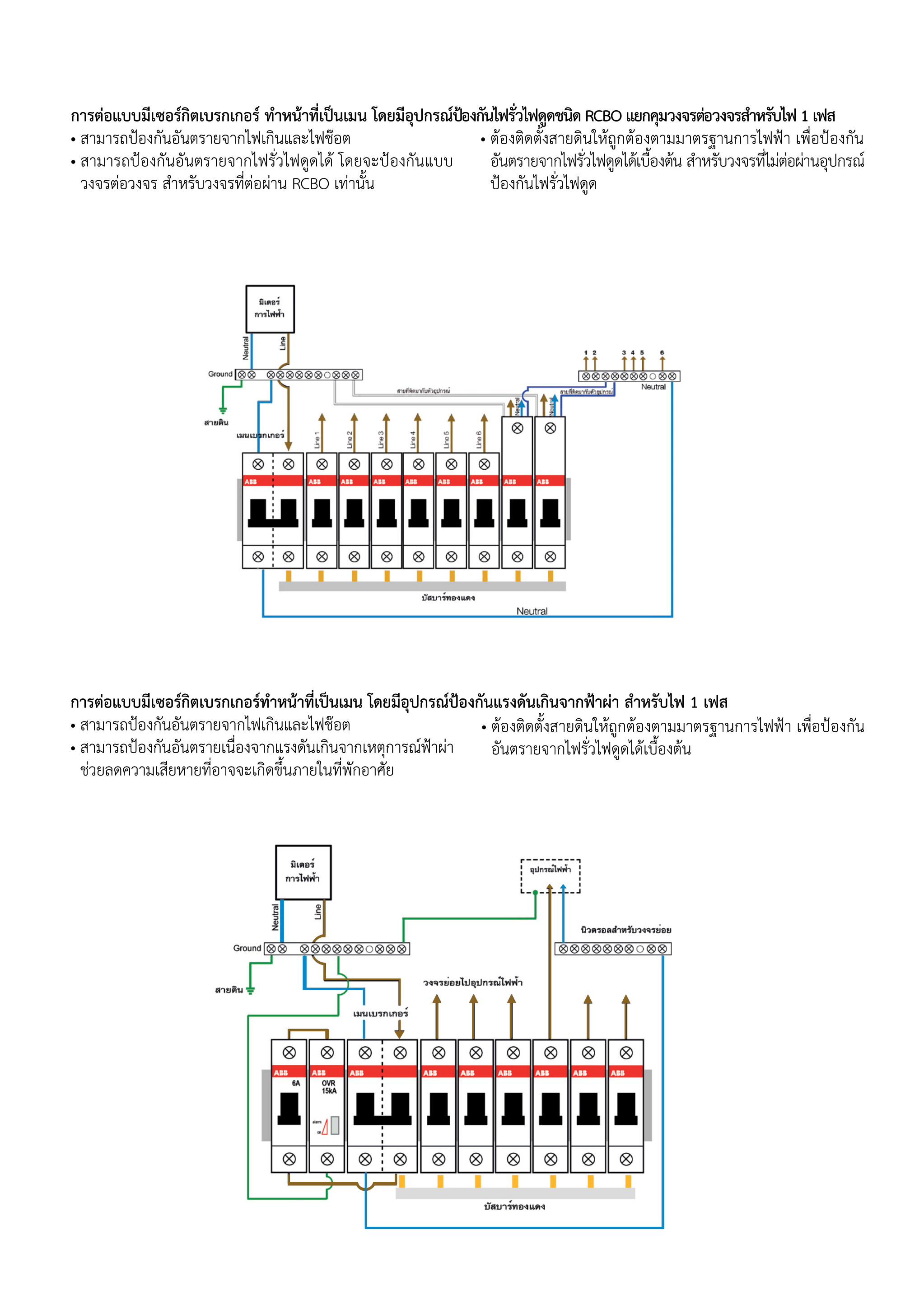

การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer)

⚡ แหล่งจ่ายไฟ (Meter)

                      ↓

  [Main MCCB หรือ Main MCB]

                      ↓

  [SPD - ป้องกันแรงดันกระชาก]

                      ↓

  [RCCB / RCBO - ป้องกันไฟรั่ว]

                      ↓

  [ABB SH202 - วงจรย่อยแต่ละโหลด]

                      ↓

  Lighting / Socket / A/C / Pump

🔸 MCB SH202 จะรับไฟ เฟส (L) จากรางบัสบาร์และจ่ายต่อไปยังโหลด

🔸 สายนิวทรัล (N) จะรวมเข้าบัสบาร์นิวทรัล หรือผ่าน RCCB หากติดตั้งแบบมีป้องกันไฟรั่ว

⚙️ โหลด ไฟแสงสว่าง → เบรกเกอร์ที่แนะนำ SH202 C6 – C10 → สายไฟ 1.5 mm² → Curve B หรือ C

⚙️ โหลด ปลั๊กทั่วไป → เบรกเกอร์ที่แนะนำ SH202 C16 – C20 → สายไฟ 2.5 mm² → Curve C

⚙️ โหลด แอร์ / ปั๊มน้ำ → เบรกเกอร์ที่แนะนำ SH202 C20 – C25 → สายไฟ 2.5–4 mm² → Curve C หรือ D

⚙️ โหลด เตาไฟ / ฮีตเตอร์ → เบรกเกอร์ที่แนะนำ SH202 C32 – C40 → สายไฟ 6 mm² → Curve C

⚙️ โหลด โหลดกระชากสูง (มอเตอร์) → เบรกเกอร์ที่แนะนำ SH202 D20 – D32 → สายไฟ 2.5–6 mm² → Curve D

ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations)

⚠️  ถ้ามีโหลดที่มี inrush current สูงมากกว่าที่ Curve C รองรับ อาจเกิดการทริปโดยไม่ตั้งใจ

⚠️ ถ้าใช้ในระบบที่มี short circuit potential สูงกว่า 6 kA จำเป็นต้องเลือกเบรกเกอร์ที่มีความสามารถ Breaking Capacity สูงกว่า

⚠️ ต้องตรวจสอบขนาดสายไฟ (conductor) ให้รองรับกับกระแสแอมป์ A โดยคำนึงถึงอุณหภูมิ และระยะทางของสาย

⚠️ ไม่สามารถแทน RCCB / RCBO ได้ เพราะ MCB ป้องกันเฉพาะกระแสเกินและลัดวงจรเท่านั้น

⚠️ ดูการเลือกเบรกเกอร์ curve ให้เหมาะสมกับประเภทโหลด เช่น โหลดอุปกรณ์อิเล็กทรอนิกส์ อาจต้องใช้ curve B หรือแก้ไขแอมแปร์ที่ต่ำกว่า ถ้าโหลดเริ่มต้นต่ำและไม่มี inrush สูง

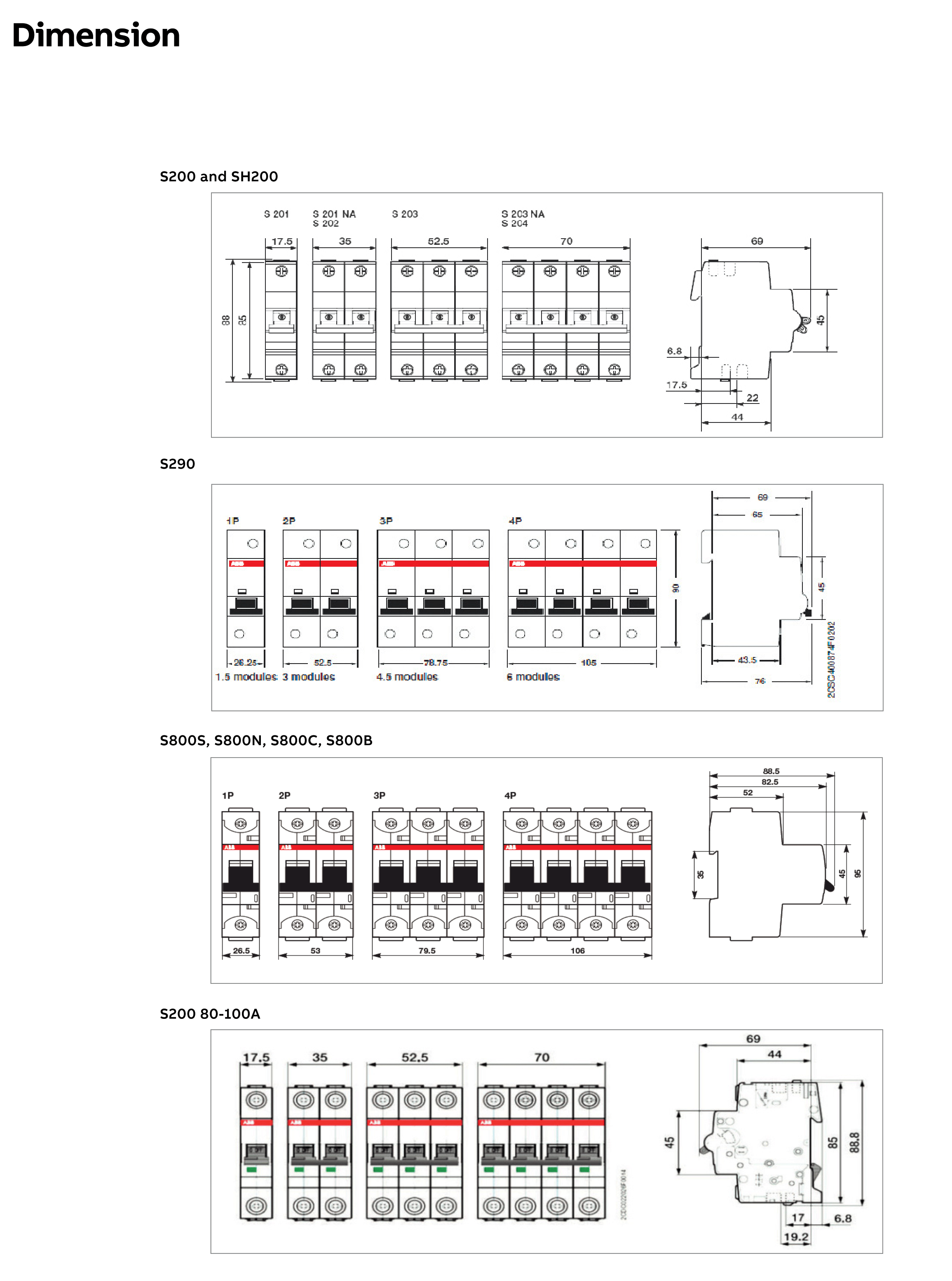

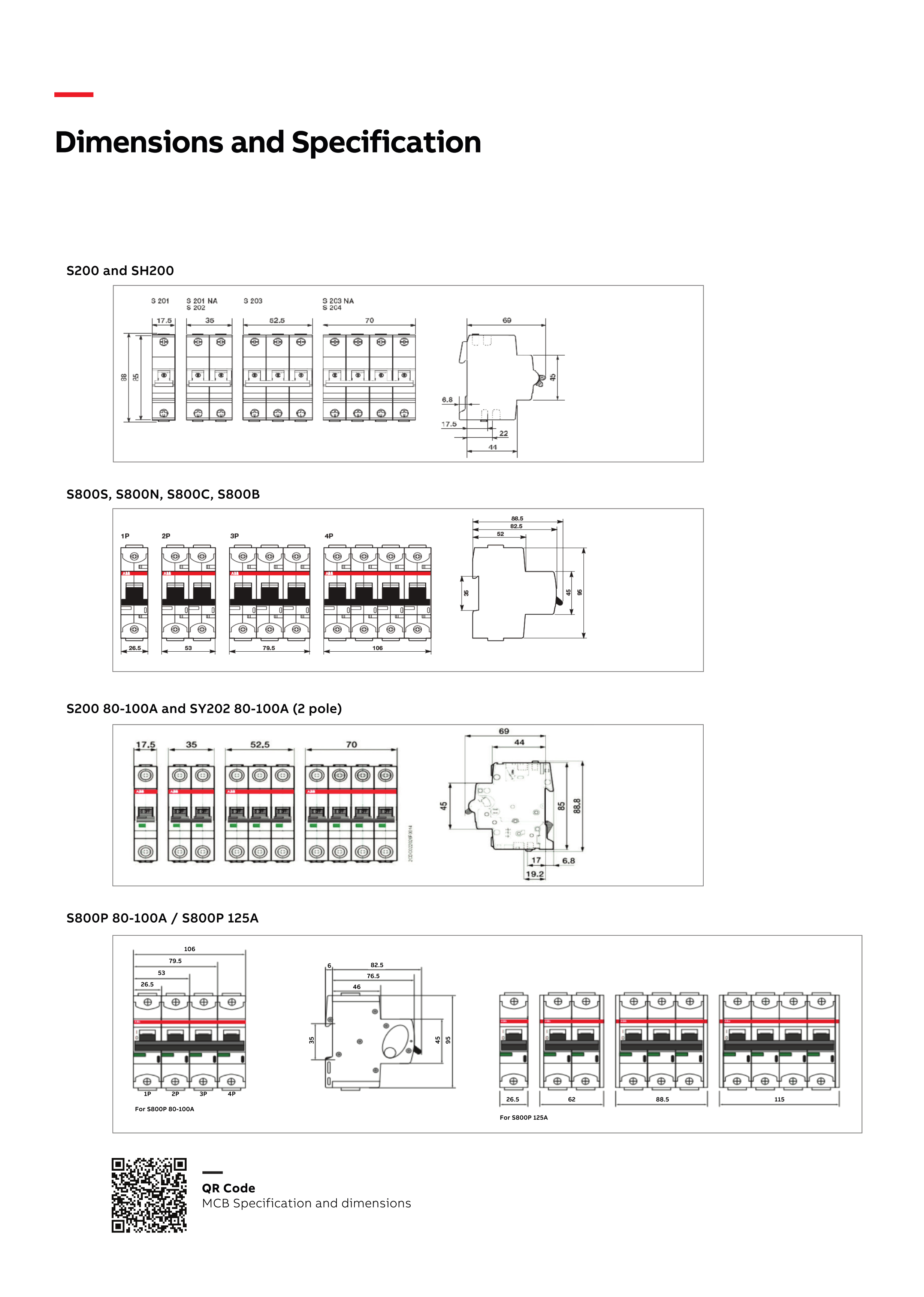

ขนาด (Dimensions)

✅ ความกว้าง (Width): 35 มม.

✅ ความสูง (Height): 88 มม.

✅ ความลึก/ความยาว (Depth/Length): 69 มม.

✅ น้ำหนัก (Weight) : 0.2 กก.

ข้อมูลทางเทคนิค (Technical Specifications)

✅ รุ่น : ABB MCB SH202 50A 2P 6kA Miniature Circuit Breaker

✅ กระแสใช้งาน (Rated Current, In) : 50A

✅ ประเภท (Poles) : 2-Pole (2P)

✅ ความสามารถตัดวงจร (Breaking Capacity, Icn / Rated Short-Circuit Capacity) : 6kA (230–400VAC)

✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC (ขึ้นอยู่กับระบบ)

✅ ลักษณะของการทริป (Curve) : C-curve

✅ วิธีการติดตั้ง : ติดตั้งบนราง DIN-rail 35 มม. ภายในตู้ Consumer Unit (CU) หรือ Distribution Board (DB)

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Add-ons)

🧰 ตู้ไฟ / คอนซูเมอร์ยูนิต PSC / ตู้โหลดเซ็นเตอร์ DB สำหรับติดตั้ง MCB หลายตัวรวมกัน

🧰 เบรกเกอร์หลัก (Main Breaker) MCCB รุ่น Tmax XT, เบรกเกอร์กันดูด RCBO / RCCB ใช้เป็นเมนก่อนจ่ายเข้าลูกย่อย

🧰 อุปกรณ์เสริมของ MCB Auxiliary Contact (OF/SD) Signal Contact (S2C-A1) Shunt Trip (S2C-A2) เสริมฟังก์ชันสัญญาณแจ้งเตือน, ตัดวงจรจากระยะไกล

🧰 สายไฟและอุปกรณ์ต่อพ่วง สายทองแดง THW, NYY, H07V-U ฯลฯ เลือกขนาด ≥ 6 ตร.มม. สำหรับโหลดแอมป์ A

🧰 โหลดไฟฟ้า แสงสว่างหลัก, ปั๊มน้ำ, มอเตอร์ขนาดเล็ก, เต้ารับ, ระบบปรับอากาศ ต้องไม่เกินกระแสพิกัดและค่าลัดวงจรที่เบรกเกอร์รองรับ
